エンドミル測定

外径、すくい角、逃げ角を形状データから高精度測定

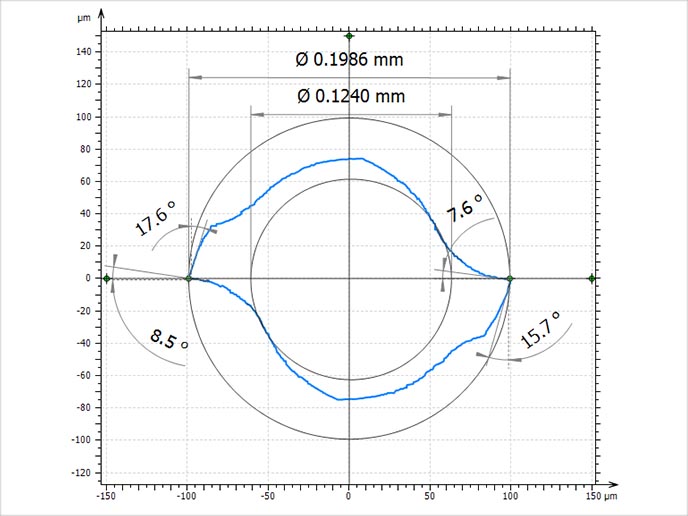

φ0.2mm マイクロエンドミル

測定結果
心厚:0.124mm
外径:0.199mm
すくい角:-8.1°(平均値)
逃げ角:16.7°(平均値)

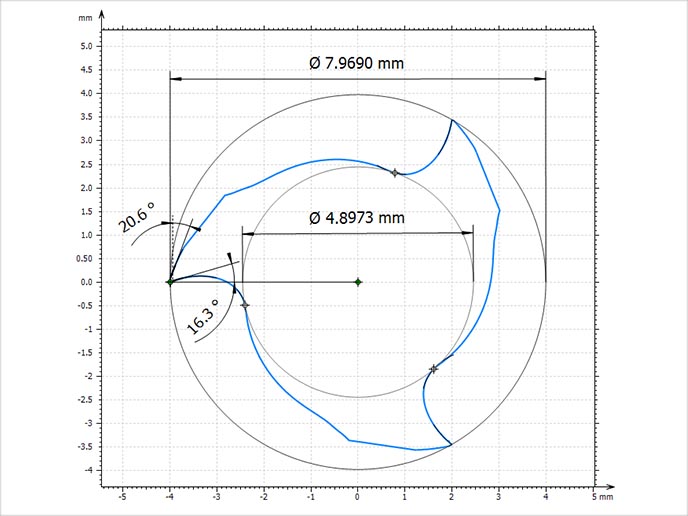

φ8mm 3枚刃エンドミル

測定結果
外径:7.969mm
すくい角:16.3°
逃げ角:20.6°

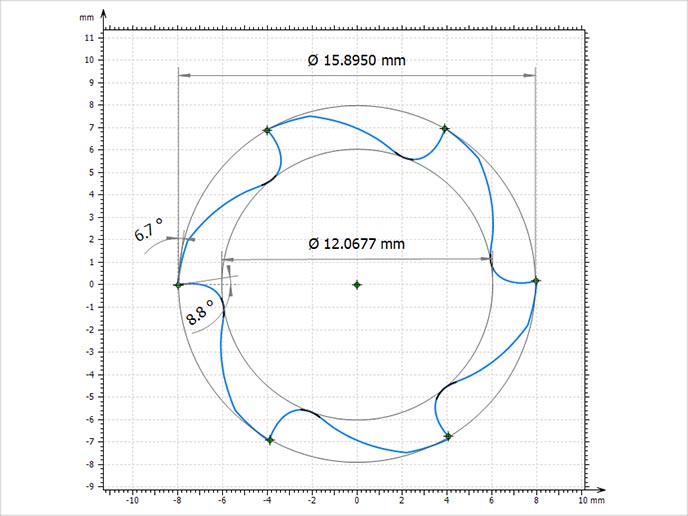

φ16mm 6枚刃エンドミル

測定結果
外径:15.895mm
すくい角:8.8°
逃げ角:6.7°

エンドミル測定を得意とする機器 産業機器の仕様一覧表

非接触輪郭形状測定機

MLP-2

小型レーザヘッドと5軸制御が可能にした全周三次元測定
